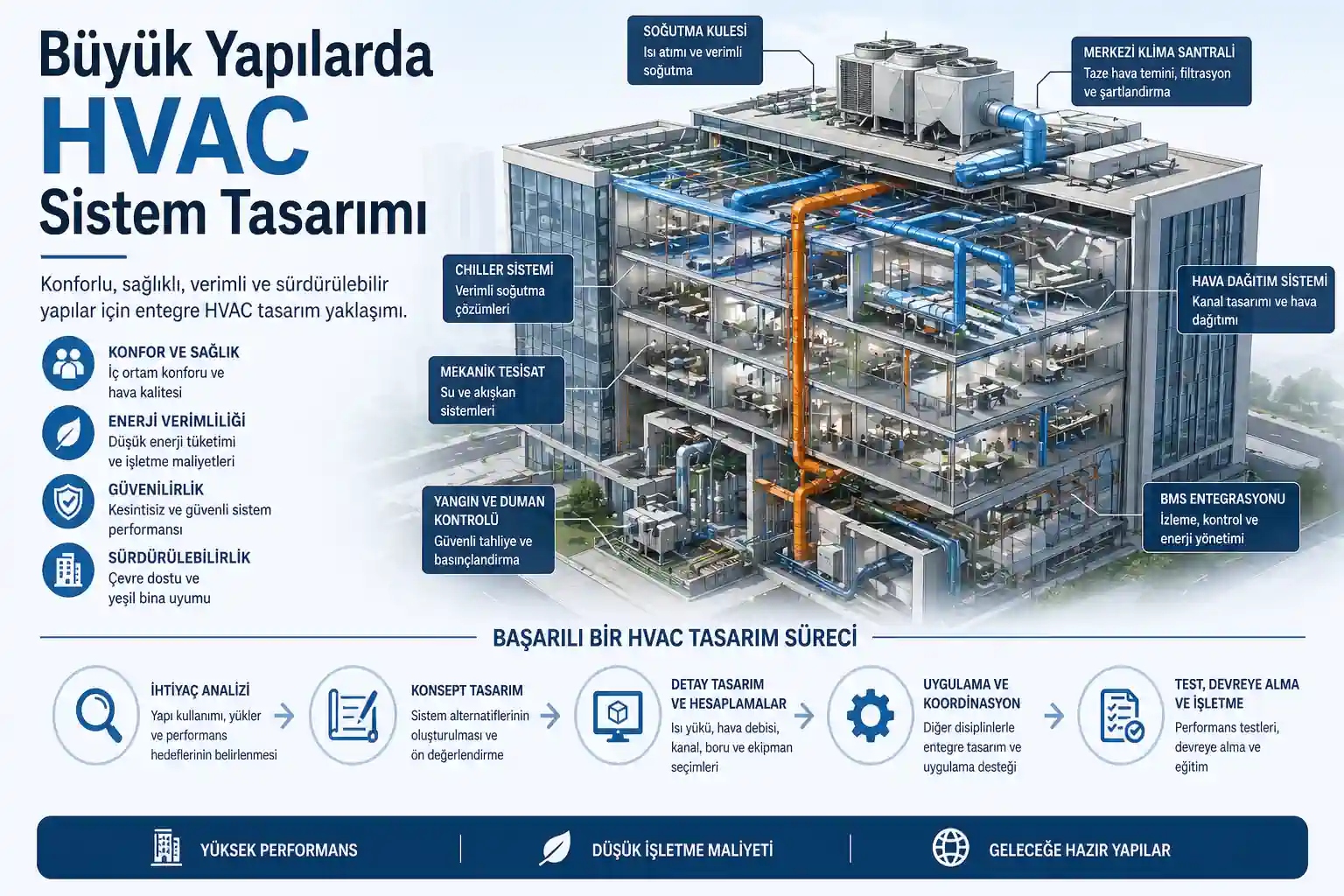

Büyük Yapılarda HVAC Sistem Tasarımı
Büyük ölçekli yapılar; alışveriş merkezleri (AVM), hastaneler, havaalanları, oteller ve endüstriyel tesisler gibi yüksek insan yoğunluğuna ve farklı kullanım senaryolarına sahip kompleks yapılardır. Bu tür projelerde HVAC (Heating, Ventilation, Air Conditioning) sistem tasarımı, sadece konfor sağlamakla kalmaz; aynı zamanda enerji verimliliği, işletme maliyetleri, sürdürülebilirlik ve kullanıcı sağlığı açısından kritik rol oynar.
Bu kapsamlı rehberde, büyük yapılarda HVAC sistem tasarımının tüm aşamalarını, kullanılan teknolojileri ve dikkat edilmesi gereken mühendislik detaylarını derinlemesine inceleyeceğiz.
HVAC Sistem Tasarımı Nedir?
HVAC sistem tasarımı; bir yapının:
- Isıtma
- Soğutma
- Havalandırma
- Nem kontrolü
ihtiyaçlarını karşılayacak şekilde mühendislik hesapları yapılarak sistemlerin planlanması sürecidir.
Büyük yapılarda bu süreç:
👉 Basit bir klima seçiminin çok ötesindedir.
Büyük Yapılarda HVAC Tasarımının Önemi
Büyük projelerde yanlış HVAC tasarımı:
- Yüksek enerji maliyetleri
- Dengesiz sıcaklık dağılımı
- Yetersiz hava kalitesi
- Sürekli arıza ve bakım ihtiyacı
gibi ciddi sorunlara yol açar.
Doğru tasarım ise:
- %30’a varan enerji tasarrufu
- Maksimum kullanıcı konforu
- Uzun sistem ömrü
- Düşük işletme maliyeti
sağlar.
HVAC Sistem Tasarım Aşamaları
1. İhtiyaç Analizi
Her proje farklıdır. Bu nedenle ilk adım detaylı analizdir:
- Bina tipi (AVM, hastane, otel vb.)
- Alan büyüklüğü
- Kat sayısı
- Kullanıcı yoğunluğu
- İç yükler (aydınlatma, ekipman)
2. Isı Yükü Hesaplaması
HVAC tasarımının temelidir.
Hesaplanan değerler:
- Soğutma yükü
- Isıtma yükü
- Nem yükü
Bu hesaplar yanlış yapılırsa tüm sistem verimsiz olur.
3. Sistem Seçimi
Büyük yapılarda en yaygın kullanılan sistemler:
✔ Chiller Sistemleri
- Merkezi soğutma sağlar
- AVM ve hastanelerde yaygındır
✔ VRF / VRV Sistemleri
- Bölgesel kontrol sağlar
- Oteller ve ofisler için ideal
✔ Rooftop Sistemler
- Büyük açık alanlarda kullanılır
- Kurulumu pratiktir
✔ AHU (Air Handling Unit)
- Taze hava sağlar
- Filtreleme ve nem kontrolü yapar
Hava Dağıtım Tasarımı
HVAC sisteminin başarısı sadece cihazlara değil, hava dağılımına da bağlıdır.
Kritik noktalar:
- Homojen hava dağılımı
- Hava hızının kontrolü
- Gürültü seviyesinin düşük olması
Yanlış hava dağılımı:
👉 Konforsuzluk + şikayet + enerji kaybı
Zonlama (Bölgelendirme)
Büyük yapılarda her alanın ihtiyacı farklıdır.
Örneğin:
- Mağazalar
- Sinema salonları
- Restoranlar
- Koridorlar
Bu nedenle sistem zonlara ayrılır.
Avantajları:
- Enerji tasarrufu
- Bağımsız kontrol
- Daha yüksek konfor
Enerji Verimliliği Tasarımı
Modern HVAC sistemlerinde en önemli kriterlerden biri enerji verimliliğidir.
Kullanılan teknolojiler:
- Inverter kompresörler
- Isı geri kazanım sistemleri
- Free cooling (doğal soğutma)
- Yüksek verimli fanlar
Doğru tasarım ile:
👉 %20–40 enerji tasarrufu mümkündür
Otomasyon ve BMS Entegrasyonu
Büyük yapılarda HVAC sistemleri manuel yönetilemez.
Bu nedenle:
👉 Bina Yönetim Sistemi (BMS) kullanılır.
BMS avantajları:
- Tüm sistemi tek merkezden kontrol
- Enerji analizi
- Arıza tespiti
- Uzaktan erişim
İç Hava Kalitesi (IAQ)
HVAC tasarımının en kritik unsurlarından biridir.
Standart değerler:
- Sıcaklık: 22–24°C
- Nem: %40–60
- CO₂: <1000 ppm
Bu değerler:
👉 İnsan sağlığı ve konfor için zorunludur
Havalandırma Tasarımı
Taze hava sağlanmadan HVAC sistemi eksik kalır.
Gereksinimler:
- Yeterli hava değişim oranı
- Filtreleme sistemleri
- Koku kontrolü
Özellikle AVM’lerde:
👉 Sürekli taze hava akışı şarttır
Gürültü ve Titreşim Kontrolü
Büyük yapılarda HVAC sistemleri:
- Gürültü yapabilir
- Titreşim oluşturabilir
Bu nedenle:
- Akustik izolasyon
- Titreşim sönümleyiciler
- Sessiz fan sistemleri
kullanılır.
Yangın ve Güvenlik Entegrasyonu
HVAC sistemleri yangın anında kritik rol oynar.
Sistemler:
- Duman tahliye sistemleri
- Yangın damperleri
- Acil durum havalandırması
Periyodik Bakım ve İşletme
Tasarım kadar işletme de önemlidir.
Bakım yapılmazsa:
- Enerji tüketimi artar
- Sistem ömrü kısalır
- Arızalar çoğalır
Profesyonel bakım hizmetleri için:
👉 https://klimatamirbakimservisi.com.tr/kategori/klima-servisi/
Büyük Projelerde En Sık Yapılan Hatalar
- Yetersiz kapasite hesapları
- Yanlış sistem seçimi
- Otomasyon eksikliği
- Hava dağılım hataları
Sürdürülebilir HVAC Tasarımı
Geleceğin projelerinde:
- Karbon salınımı azaltma
- Enerji verimli sistemler
- Yeşil bina sertifikaları
ön plana çıkmaktadır.
Dijitalleşme ve Akıllı Sistemler
Yeni nesil HVAC sistemleri:
- IoT sensörler
- Yapay zeka destekli analiz
- Otomatik optimizasyon
ile çalışmaktadır.
Profesyonel Tasarımın Önemi
HVAC sistemi:
👉 Bir binanın “görünmeyen ama en önemli” altyapısıdır.
Yanlış tasarım:
- Milyonlarca TL zarar
Doğru tasarım:
- Uzun vadeli kazanç sağlar
Büyük Yapılarda HVAC Sistem Tasarımı
Büyük yapılarda HVAC sistem tasarımı:
- Mühendislik
- Teknoloji
- Deneyim
gerektiren kompleks bir süreçtir.
Başarılı bir HVAC tasarımı ile:
✔ Maksimum konfor
✔ Minimum enerji tüketimi
✔ Uzun sistem ömrü
✔ Düşük işletme maliyeti
elde edilir.
Büyük yapılarda (AVM, gökdelen, hastane, otel) HVAC (Isıtma, Havalandırma ve İklimlendirme) sistem tasarımı, sadece ortamı soğutmak değil; enerji verimliliği, iç hava kalitesi, yangın güvenliği ve işletme maliyetlerini optimize etme sanatıdır. Bu çapta yapılarda sistemler genellikle “Merkezi” olarak kurgulanır.
Büyük bir yapının HVAC tasarım sürecindeki kritik aşamalar ve teknik standartlar şunlardır:
1. Yük Analizi ve Mimari Entegrasyon
Tasarımın ilk adımı, binanın termal yüklerini hesaplamaktır. Büyük yapılarda dış yüklerden (güneş, hava sıcaklığı) ziyade iç yükler (insan sayısı, aydınlatma, bilgisayarlar) daha belirleyici olabilir.
Zonlama: Binanın farklı cepheleri ve kullanım alanları (ofis, lobi, veri merkezi) farklı ihtiyaçlara sahiptir. Her alan için ayrı kontrol zonları oluşturulur.
Isı Kazancı Hesabı: Büyük cam yüzeyli binalarda “shading coefficient” (gölgeleme katsayısı) ve camın ısı geçirgenlik değerleri ($U$ değeri) tasarıma yön verir.
2. Sistem Seçimi: Sulu mu, Gazlı mı?
Büyük yapılarda genellikle iki ana sistem türü tercih edilir:
Chiller ve Kazan (Sulu Sistemler): Su, enerjiyi taşımak için en verimli araçtır. Chiller ünitesinde soğutulan su, fancoil veya klima santrallerine gönderilir. Çok büyük metrekarelerde en ekonomik çözümdür.
VRF / VRV (Gazlı Sistemler): Değişken debili soğutucu akışkan sistemleri. Esnekliği ve modüler yapısı sayesinde özellikle otellerde ve farklı kiracıların olduğu ofislerde tercih edilir.
3. Klima Santralleri (AHU) ve Taze Hava Yönetimi
Büyük yapılarda binanın nefes almasını sağlayan üniteler Klima Santralleridir.
Isı Geri Kazanımı: Egzoz edilen havanın enerjisini (sıcak veya soğuk), dışarıdan alınan taze havaya aktarmak için rotorlu veya plakalı ısı geri kazanım üniteleri kullanılır.
Filtrasyon: Şehir merkezindeki büyük yapılarda taze hava, kaba filtrelerden (G4) başlayıp hassas filtrelere (F7/F9) kadar bir dizi aşamadan geçerek partiküllerden arındırılır.
4. Havalandırma ve Kanal Tasarımı
Havanın binaya dağıtımı sırasında basınç kayıpları ve gürültü kontrolü en büyük mühendislik zorluğudur.
VAV (Variable Air Volume): Odadaki termostata göre üflediği hava miktarını değiştiren ünitelerdir. Kullanılmayan bir odada hava akışını kısarak ciddi enerji tasarrufu sağlar.
Akustik İzolasyon: Fanlardan gelen sesin kanallar yoluyla iç mekana yayılmaması için ses yutucular (susturucular) tasarıma eklenir.
5. Bina Otomasyon Sistemi (BMS) Entegrasyonu
Büyük yapılarda HVAC sistemi, merkezi bir beyin (BMS) tarafından yönetilmelidir.
Akıllı Kontrol: Gece/gündüz modları, dış hava sıcaklığına göre “Free Cooling” (bedava soğutma) yapılması ve arıza bildirimleri bu sistem üzerinden takip edilir.
Enerji İzleme: kenax.tr gibi dijital altyapı odaklı vizyonlarda vurgulandığı üzere, sistemin tükettiği enerjinin anlık analizi, işletme maliyetlerini %20-40 oranında düşürebilir.
6. Bakım ve Servis Erişilebilirliği
Tasarım aşamasında unutulan en büyük hata, servis alanlarının dar bırakılmasıdır.
Cihaz Yerleşimi: Chiller grupları, pompalar ve santrallere müdahale edilebilecek yeterli alan bırakılmalıdır.
Teknik Destek: Kurumsal yapılarda sistemin sürekliliği için klima servisi ekiplerinin periyodik bakımları, sistemin ömrünü ve verimliliğini korumak adına kritik bir tasarım bileşenidir.
Özetle; Büyük yapılarda HVAC tasarımı bir denge oyunudur. İlk yatırım maliyeti ile 10 yıllık işletme maliyeti arasındaki dengeyi en iyi kuran sistem, en başarılı tasarımdır.
